Standar Ukuran Kertas Gambar

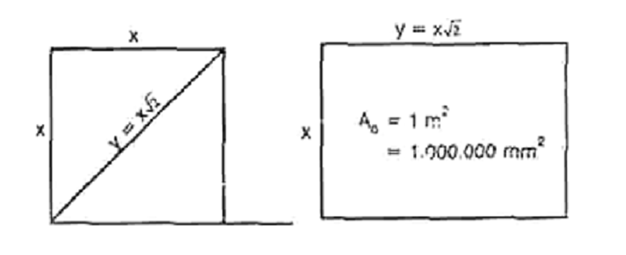

Kertas gambar mempunyai ukuran panjang dan lebar. Sebagai ukuran pokok dari kertas gambar, diambil ukuran A0 yang mempunyai luas 1 m2 atau 1.000.000 mm2. Perbandingan lebar dan panjangnya sama dengan perbandingan sisi bujursangkar dengan diagonalnya. Jika bujursangkar mempunyai sisi = x maka diagonalnya. Selanjutnya x dipakai sebagai lebar kertas gambar dan y sebagai panjang kertas gambar.



Karena ukuran kertas gambar A0 mempunyai luas x.y = 1.000.000 mm2, dengan y= , maka  = 1.000.000 mm2 sehingga diperoleh lebar 841 mm (dibulatkan) dan panjang 841  = 1189 mm.  Untuk mendapatkan ukuran kertas gambar lainnya adalah dengan cara membagi dua panjangnya, sehingga ukuran:

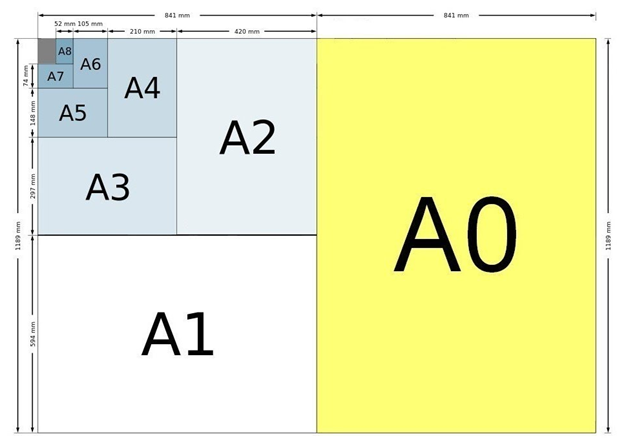

1)  A1 adalah ½ dari A0

2)  A2 adalah ½ dari A1

3)  A3 adalah ½ dari A2

4)  A4 adalah ½ dari A3



Sesuai dengan standar ISO (International Standardization for Organization) dan NNI (Nederland Normalisatie Instituet) selanjutnya kertas gambar diberi garis tepi sesuai dengan ukurannya. Pada tabel di bawah ditetapkan ukuran batas tepi bawah, tepi atas dan tepi kanan (diwakili kolom C) sedangkan tepi kiri untuk setiap ukuran kertas gambar ditetapkan 20 mm.  Penetapan jarak ini dimaksudkan untuk memberikan jarak sehingga jika kertas gambar dibundel tidak akan mengganggu gambarnya.
